numpy.histogram2d
numpy.histogram2d(x, y, bins=10, range=None, normed=None, weights=None, density=None) [source]
计算两个数据样本的二维直方图。
参数 ： | x ：array_like, shape (N,) 包含要直方图的点的x坐标的数组。 y ：array_like, shape (N,) 包含要直方图的点的y坐标的数组。 bins ：int 或 array_like 或 [int, int] 或 [array, array], 可选 bin规格： 1) 如果为int，则为两个维度的bins数(nx = ny = bins)。 2) 如果为array_like， 则两个维度的bin边缘(x_edges = y_edges = bins)。 3) 如果为[int，int]， 则为每个维度中的箱数(nx，ny =bins）。 4) 如果为[array，array]， 则每个维度的bin边缘(x_edges，y_edges = bins)。 5) [int，array]或[array，int]的组合， 其中int是容器的数量，而array是容器的边缘。 range ：array_like, shape(2,2), 可选 bins沿每个维度的最左边缘和最右边缘 （如果未在bins参数中明确指定）：
所有超出此范围的值都将被视为离群值，并且不会在直方图中列出。 density ：bool, 可选 如果默认值为False，则返回每个bin中的样本数。如果为True， 则在bin处返回概率密度函数 normed ：bool, 可选 密度参数的别名，其行为相同。 为了避免与 weights ：array_like, shape(N,), 可选 一组值 如果标准为True，则将权重标准化为1。 如果normed为False， 则返回的直方图的值等于属于每个bin的样本的权重之和。 |
返回值 ： | H ：ndarray, shape(nx, ny) 样本x和y的二维直方图。 x中的值沿第一维直方图，y中的值沿第二维直方图。 xedges ：ndarray, shape(nx+1,) 垃圾箱沿第一维边缘。 yedges ：ndarray, shape(ny+1,) 垃圾箱沿第二维边缘。 |
Notes
当normed为True时，返回的直方图就是样本密度，定义为使得产品bin_value * bin_area的bin上的总和为1。
请注意，直方图不遵循笛卡尔约定，其中x值在横坐标上，y值在纵坐标上。相反，x沿数组的第一维（垂直）直方图，y沿数组的第二维（水平）直方图。这样可以确保与histogramdd兼容。
例子
>>> from matplotlib.image import NonUniformImage >>> import matplotlib.pyplot as plt
构造具有可变bin宽的二维直方图。首先定义bin边缘：
>>> xedges = [0, 1, 3, 5] >>> yedges = [0, 2, 3, 4, 6]
接下来，我们创建具有随机bin内容的直方图H：
>>> x = np.random.normal(2, 1, 100) >>> y = np.random.normal(1, 1, 100) >>> H, xedges, yedges = np.histogram2d(x, y, bins=(xedges, yedges)) >>> H = H.T # Let each row list bins with common y range.

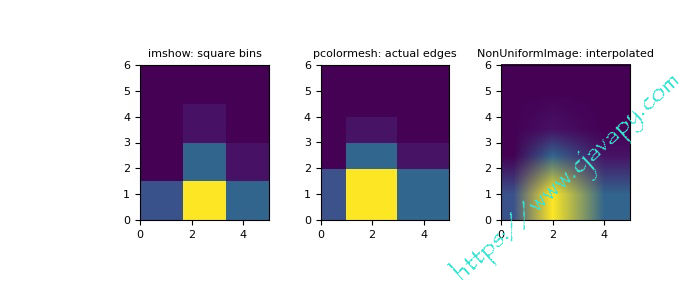

imshow只能显示方形bins：
>>> fig = plt.figure(figsize=(7, 3)) >>> ax = fig.add_subplot(131, title='imshow: square bins') >>> plt.imshow(H, interpolation='nearest', origin='low', ... extent=[xedges[0], xedges[-1], yedges[0], yedges[-1]]) <matplotlib.image.AxesImage object at 0x...>
pcolormesh可以显示实际边缘：
>>> ax = fig.add_subplot(132, title='pcolormesh: actual edges', ... aspect='equal') >>> X, Y = np.meshgrid(xedges, yedges) >>> ax.pcolormesh(X, Y, H) <matplotlib.collections.QuadMesh object at 0x...>
NonUniformImage可用于显示具有插值的实际bin边缘：
>>> ax = fig.add_subplot(133, title='NonUniformImage: interpolated', ... aspect='equal', xlim=xedges[[0, -1]], ylim=yedges[[0, -1]]) >>> im = NonUniformImage(ax, interpolation='bilinear') >>> xcenters = (xedges[:-1] + xedges[1:]) / 2 >>> ycenters = (yedges[:-1] + yedges[1:]) / 2 >>> im.set_data(xcenters, ycenters, H) >>> ax.images.append(im) >>> plt.show()
